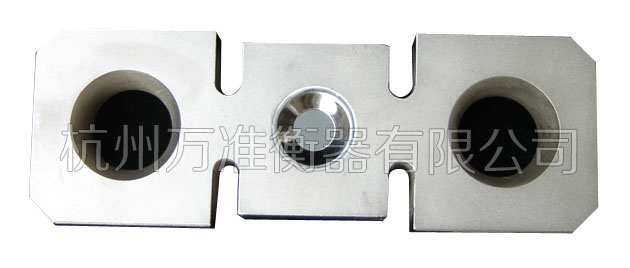

彈性體采用板環結構，多層灌膠密封。上下弧孔可與一般起重機零件連接；稱量附件簡單，價格便宜；具有自動對心、抗側抗扭、計量精度高等優點。適用于電子料斗秤、超載報警裝置等稱重測力場合。
The flat-ring structure is used for elastomer . It has multi-layers pouring pastern sealing . The simple cover is used as mechanical shield . Above and nether arc top hole can be connected with general crane parts . Scaling accessories are compact and cheap . It can correct core automatically and resisting lateral and twisting load . Weighing accuracy is high and suitable for measuring and scaling case like hopper scales , hook scalesand overload alarm device etc .
量程范圍（Scaling Range [t]）：0.5，2，5，10 ，20
準確度等級（Accuracy Degree）：0.05，0.1
材質（Material）： 合金結構鋼
技術指標(Technical Specification)：
|
技術參數 Technical parameter
|
單位 Unit
|
技術指標 Specification
|
|
輸出靈敏系數Sensitivity
|
Mv/V
|
1.5±0.02
|
|
非線性Nonlinearly
|
% F.S
|
0.1
|
|
重復性Repeatability
|
% F.S
|
0.05
|
|
滯后Hysteresis
|
% F.S
|
0.1
|
|
蠕變Creep(30min)
|
% F.S
|
0.05
|
|
零點輸出Zero balance
|
% F.S
|
±1
|
|
零點溫漂Temp. Effect on zero signal
|
% F.S /10℃
|
0.05
|
|
靈敏系數溫漂Temp. Effect on sensitivity
|
% F.S /10℃
|
0.05
|
|
溫度補償范圍Temp. Compensation range
|
℃
|
-10 ~ +55
|
|
安全溫度范圍Safe temp. range
|
℃
|
-20 ~ +70
|
|
輸出阻抗Output resistance
|
Ω
|
350±3
|
|
輸入阻抗Input resistance
|
Ω
|
400±20
|
|
絕緣電阻Insulation resistance
|
MΩ
|
>5000
|
|
推薦激勵電壓Nominal excitation voltage
|
V DC/AC
|
10
|
|
最大激勵電壓Max. Excitation voltage
|
V DC/AC
|
16
|
|
安全過載Safe load limit
|
% F.S
|
150
|
|
極限過載Breaking load
|
% F.S
|
300
|
|
電纜長度Cable length
|
m（四芯屏蔽電纜）
|
6（也可按用戶要求加工）
|
電纜接線標識（Cable Color）:
紅——輸入（+）；黑/蘭——輸入（-）；綠——輸出（+）；白——輸出（-）。
Red—Input(+)；Black/Blue—Input(-)；Green—Output(+)；White—Output(-)
其他說明（Note）：
可按用戶要求量程和外形尺寸供貨。
We can supply according to scaling range and shape dimension required by users.

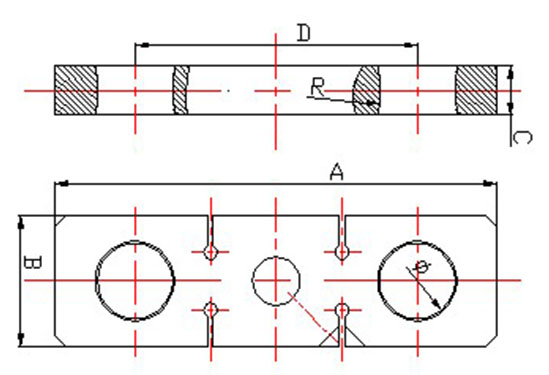

尺寸參數：（mm）
|
|
A
|
B
|
C
|
D
|
f
|
R
|
|
20t
|
280
|
92
|
60
|
190
|
41.5
|
120
|
|
10t
|
322
|
95
|
36
|
206
|
55
|
110
|
|
5t
|
230
|
70
|
28
|
150
|
40
|
20
|
|
2t
|
195
|
60
|
20
|
145
|
25
|
15
|
|
0.5t
|
175
|
60
|
13
|
136
|
16
|
7.5
|
