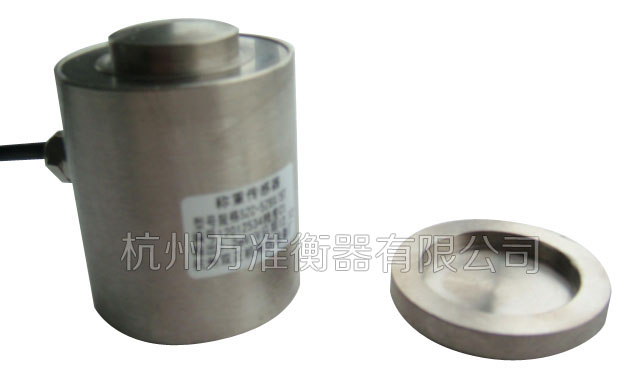

應變部采用新穎的剪柱式結構，結構緊湊堅固，耐腐蝕，抗沖擊；對動態負荷反應快，可在各種惡劣工況下長期穩定工作；配用不同水平限位裝置，可分別用于各種動態軌道衡、汽車衡及各種料斗秤、料罐秤、鋼包秤。
量程范圍（Scaling Range [t]）：0.5，1，2，3，5，
準確度等級（Accuracy Degree）：0.03，0.05
材質（Material）：合金結構鋼/不銹鋼
技術指標(Technical Specification)：
|
技術參數 Technical parameter
|
單位 Unit
|
技術指標 Specification
|
|
輸出靈敏系數Sensitivity
|
mV/V
|
1±0.01
|
|
非線性Nonlinearly
|
% F.S
|
0.03，0.05
|
|
重復性Repeatability
|
% F.S
|
0.01
|
|
滯后Hysteresis
|
% F.S
|
0.03，0.05
|
|
蠕變Creep(30min)
|
% F.S
|
0.02
|
|
零點輸出Zero balance
|
% F.S
|
±1
|
|
零點溫漂Temp. Effect on zero signal
|
% F.S /10℃
|
0.03
|
|
靈敏系數溫漂Temp. Effect on sensitivity
|
% F.S /10℃
|
0.03
|
|
溫度補償范圍Temp. Compensation range
|
℃
|
-10 ~ +55
|
|
安全溫度范圍Safe temp. range
|
℃
|
-20 ~ +70
|
|
輸出阻抗Output resistance
|
Ω
|
350±3
|
|
輸入阻抗Input resistance
|
Ω
|
385±10
|
|
絕緣電阻Insulation resistance
|
MΩ
|
>5000
|
|
推薦激勵電壓Nominal excitation voltage
|
V DC/AC
|
10
|
|
最大激勵電壓Max. Excitation voltage
|
V DC/AC
|
16
|
|
安全過載Safe load limit
|
% F.S
|
150
|
|
極限過載Breaking load
|
% F.S
|
300
|
|
電纜長度Cable length
|
m（四芯屏蔽電纜）
|
6
|
電纜接線標識（Cable Color）:
紅——輸入（+）；黑/蘭——輸入（-）；綠——輸出（+）；白——輸出（-）。
Red—Input(+)；Black/Blue—Input(-)；Green—Output(+)；White—Output(-)
其他說明（Note）：
可按用戶要求量程和外形尺寸供貨。底座為選配件。
We can supply according to scaling range and shape dimension required by users.

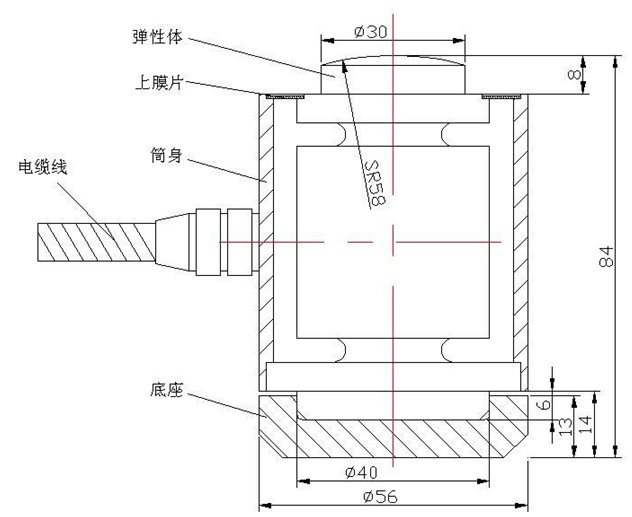

尺寸參數：
